另有 DF901K智能式变频抗干扰地网接地阻抗测量仪

（系统输出功率：1kW，输出电压：0-200-400V.输出电流：0-5A）

一、产品概述：

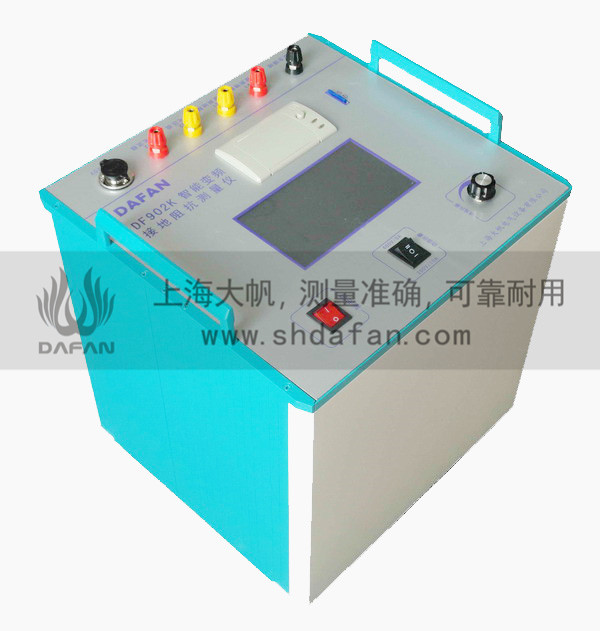

DF902K变频抗干扰地网接地阻抗测量仪，是上海大帆公司和交大联合研制的产品，系统主要功能：准确测量接地阻抗、接地电阻，接地电抗，土壤电阻率等参数，可满足常规接地网的测量。

DF902K变频抗干扰地网接地阻抗测量仪采用当前先进的数字滤波选频测量技术，具有很强的抗干扰能力，消除了由工频感应、零序电流、谐波和杂散信号的干扰给测量带来的误差；输出纯正弦波大功率信号做为测试电源，输出功率达2KW，多频点采集数据，特别适用于地网接地阻抗的测量。该系统测量数据准确稳定，抗干扰能力强，数据可重复性好，处于国内高水平。

二、技术特点：

1.采用电子对抗数字滤波技术，抗干扰能力极强，达10万倍。(关键性能，测量数据是否准确可信，完全取决于该性能指标)

2.多点变频准确选频测试，而非简单的双点变频。

3.七寸彩屏，触控操作，弹指间轻松惬意完成测量。

4.功能多，可测量接地阻抗，接地电阻，接地电抗，土壤电阻率等参数。

5.系统输出功率2KW，电流10A

6.系统自动转换量程。

7.各量程可分别进行校准，保证高精度。

8.高稳定度的变频源，纯正弦波输出，保证了测试结果的等效性，并有多种保护功能。

9.大屏幕显示测试数据，傻瓜式操作。

10.可保存2000组以上数据，与计算机联机上传数据，方便分析处理。

三、技术参数：

电源电压：AC220V

输出功率：2KW

输出电压：0～200V～400V

测试输出电流：10A（可定制）

测量频率：45～55Hz多频率点测量

抗干扰能力：通频带±0.3Hz，衰减>80dB/Hz；

波形畸变率：≤1%

测量范围：0.001～1000Ω

分 辩 率：0.01mΩ

测量精度：1.0级

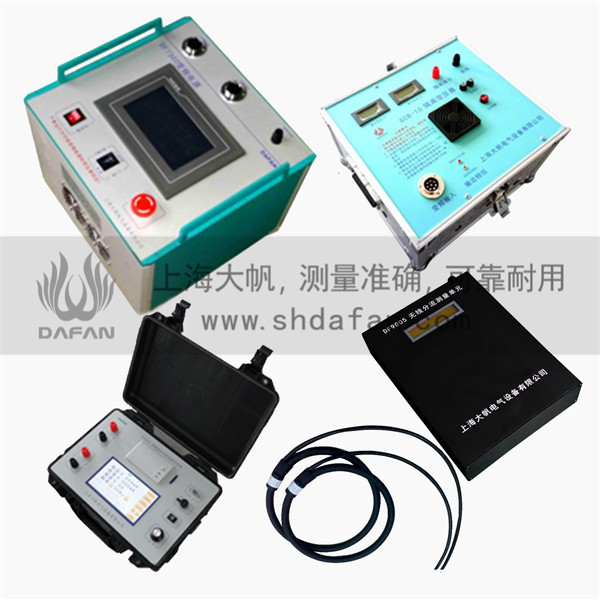

地网接地特性测试系列产品：

1.DF9000抗千倍干扰变频大电流接地特性测量系统：系统输出功率:2-20KW可选，输出电压：0-800V可选，输出电流:0-50A可选。准确测量接地阻抗，接地电阻，接地电抗，场区地表电位梯度，接触电压，接触电位差，跨步电压，跨步电位差，转移电位，导通电阻，土壤电阻率，地网电流分布情况等参数，完全满足新版DL/T475-2016《接地装置特性参数测量导则》的要求。可满足大型常规接地网的测量。

2.DF902K变频抗干扰地网接地阻抗测量仪：系统输出功率：2kW，输出电压：0-200-400V.输出电流：0-10A。准确测量接地阻抗，接地电阻，接地电抗，导通电阻，土壤电阻率等参数。可满足中大型常规接地网的测量。

3.DF901K变频抗干扰地网接地阻抗测量仪：系统输出功率：1kW，输出电压：0-200-400V.输出电流：0-5A。准确测量接地阻抗，接地电阻，接地电抗，土壤电阻率等参数。可满足中小型接地网的测量。

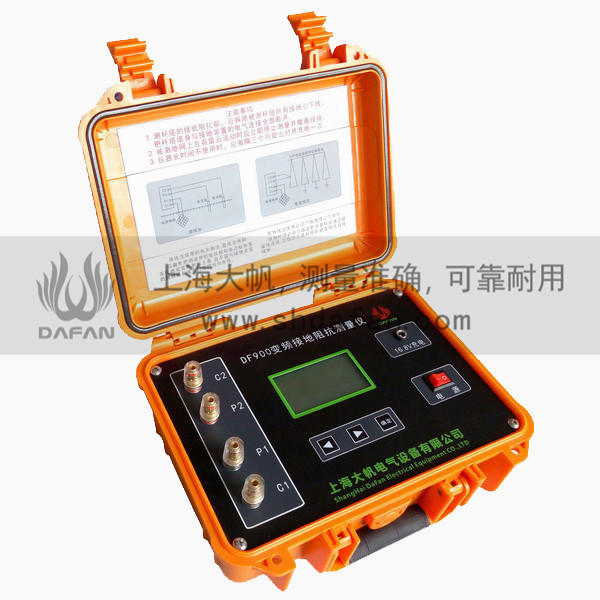

4.DF900手持充电式变频抗干扰接地阻抗测量仪：系统输出电压75V.输出电流:1A,准确测量工频接地阻抗、接地电阻、接地电抗、土壤电阻率。可满足中小型接地网的测量。
