一、产品概述：

手持充电式变频抗干扰接地阻抗测量仪专为野外测量工频接地阻抗而设计，仪器主要功能：测量工频接地阻抗、接地电阻、接地电抗、土壤电阻率。

DF900手持充电式变频抗干扰接地阻抗测量仪主要为解决手持式接地电阻表存在的问题而设计。大多手持式接地电阻表的测试电流为2-10mA的小电流，波形为高频方波、工频或直流小电流，抗干扰能力弱，测试精度低。由于大多数现场都存在一定的工频干扰（如输电铁塔，密集建筑物），在干扰环境中手持式接地电阻表误差很大，很多情况下数据偏差可达数倍至数十倍。

DF900手持充电式变频抗干扰接地阻抗测量仪集成了多项创新技术，内置锂电池，体积小巧却性能强大。输出可达1A。采用47Hz,53Hz正弦波电流分别测量一次，取两次结果平均得到50Hz工频接地阻抗。手持充电式变频接地阻抗测量仪采用当前先进的数字滤波选频测量技术，具有很强的抗干扰能力，能有效消除现场干扰（主要为50Hz工频干扰）给测量带来的误差。特别适用于野外无供电电源的场合使用，如输电杆塔、建筑物接地装置的测量。

二、主要特点：

1.  自动47，53Hz双点变频测量，避开现场50Hz工频干扰，得到真实准确的工频接地阻抗Z，电阻R，电抗X;

2.  具有很强的抗干扰能力，50倍工频干扰下可准确测量;

3.  内置充电锂电池，无需外接电源，充满电后可测试上百次;

4.  变频测试电流可达1A,绝大多数现场超过100mA;

5.  可免放线测试测试输电杆塔接地阻抗;

6.  外形仅如两只手掌大小，非常轻便，大大减轻野外作业强度;

7.  专为野外使用而设计，专用小巧包装箱内含接地钎、测试线、锤子，拎箱即走。

三、技术参数：

电源：内置锂电池

输出电压：75V

测试电流：1A

测量频率：47、53Hz双点变频全自动测量

测试波形：正弦波

抗干扰能力：在50倍的干扰下可以准确测量

波形畸变率：≤1%

测量范围：0.1～10KΩ

分 辩 率：0.1mΩ

测量精度：1%±2mΩ

使用环境温度：-20℃～+50℃

设备重量：2Kg

附:常见的接地电阻测试仪（表）比较

常见手持式接地电阻测试仪表有接地摇表（如ZC-8型），数字式接地电阻表（如UT522）。我们在实验室用示波器、1Ω标准电阻、20Ω负载电阻，小变压器进行了模拟测试。

经测试，当C1-C2间开路时（即电流回路开路）手摇转动ZC-8接地摇表,C1C2间空载输出约为70V;当外接100Ω电阻时，其电压降为6V，测试电流60mA;当外接20Ω电阻时，其电压降为1V左右，测试电流50mA，输出波形为正弦波电源，频率随手摇快慢变化而变化，约40Hz—60Hz之间。

用1欧标准电阻和20Ω的电流极电阻进行测量，无干扰下数据偏差约5%以内。但其电压极上稍有一点（零点几伏）工频干扰，指针便会乱跳，结果偏差好几倍。原因在于其输出的为近工频正弦波，和工频干扰波形进行了叠加，无法区分，导致无法正确测量。下图为模拟实测图片。

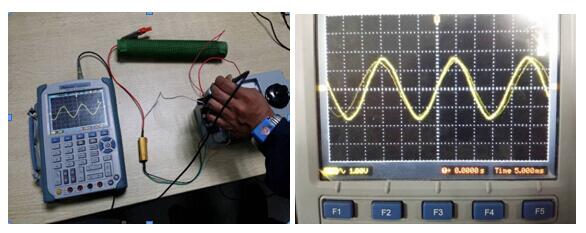

ZC-8摇表接20Ω负载时输出约1V，40-60Hz交流，实测几乎没有抗干扰能力

优利德UT522接地电阻表，外接电流回路负载为20Ω时输出为约80mV，836Hz的方波，无干扰下测1欧标准电阻为0.86欧。由于其频率及波形与工频50Hz相差很大，被试品稍有一点电感，其测量结果就偏差很大。

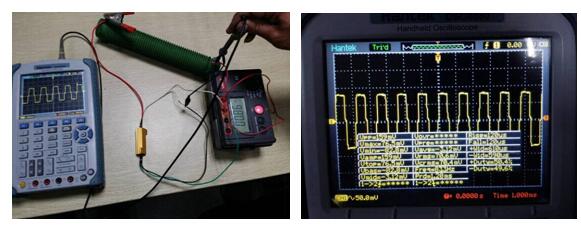

UT522接地电阻表接20Ω负载时输出836Hz，80mV左右的方波，无干扰下测量1欧标准电阻数据为0.86欧，有一定电感时数据与工频下结果相差很大。

由此可见，之前很多情况下我们所测的杆塔、建筑物接地电阻，其测量值可能与实际值偏差很大，显然会给我们带来误判和隐患。

使用DF900变频抗干扰接地阻抗测试仪可很好地杜绝测量不准确的可能性。

地网接地特性测试系列产品：

1.DF9000抗千倍干扰变频大电流接地特性测量系统：系统输出功率:2-20KW可选，输出电压：0-800V可选，输出电流:0-50A可选。准确测量接地阻抗，接地电阻，接地电抗，场区地表电位梯度，接触电压，接触电位差，跨步电压，跨步电位差，转移电位，导通电阻，土壤电阻率，地网电流分布情况等参数，完全满足新版DL/T475-2016《接地装置特性参数测量导则》的要求。可满足大型常规接地网的测量。

2.DF902K变频抗干扰地网接地阻抗测量仪：系统输出功率：2kW，输出电压：0-200-400V.输出电流：0-10A。准确测量接地阻抗，接地电阻，接地电抗，导通电阻，土壤电阻率等参数。可满足中大型常规接地网的测量。

3.DF901K变频抗干扰地网接地阻抗测量仪：系统输出功率：1kW，输出电压：0-200-400V.输出电流：0-5A。准确测量接地阻抗，接地电阻，接地电抗，土壤电阻率等参数。可满足中小型接地网的测量。

4.DF900手持充电式变频抗干扰接地阻抗测量仪：系统输出电压75V.输出电流:1A,准确测量工频接地阻抗、接地电阻、接地电抗、土壤电阻率。可满足中小型接地网的测量。
