DF7900投切试验综合测试系统 DF7900无线分布式投切试验综合测试系统,主要用于电容器、电抗器、变压器等设备投切测试。系统采用先进的分布式多点无线同步采集技术,通过无线网络远距离连接及操作,人员可以远离测试现场,避免了测试过程中被试品爆炸产生的人身意外伤害。系统支持多台仪器无线组网,免去了现场远距离布线的繁琐,同时避免了长距离引线带来的误差。
详情描述 在线询价

 DF7900投切试验综合测试系统
(无线、分布式、24位高精度、多点自动采集)
一.简介
      DF7900无线分布式投切试验综合测试系统,主要用于电容器、电抗器、变压器等设备投切测试。系统采用先进的分布式多点无线同步采集技术,通过无线网络远距离连接及操作,人员可以远离测试现场,避免了测试过程中被试品爆炸产生的人身意外伤害。系统支持多台仪器无线组网,免去了现场远距离布线的繁琐,同时避免了长距离引线带来的误差。

      以电容器投切试验举例:试验需要同时采集控制室内CT柜的3相电流,和室外电容器母排处的ABCN路电压,两者一般相距上百米。目前常规做法是从电容器母排处通过数百米引线,将信号引至室内CT柜旁,布线工作繁琐,工作量大;更关键的是,长距离引线带来的电感电容,构成了一个高频滤波器,对于测试的主要目的---暂态峰值衰减很大,从原理上严重影响了暂态试验的意义和可信度。

      DF7900系统可配备2台(或多台)采集主机,在各测试点就近采集,通过一台电脑无线集中控制。系统配备了多个内置电池、小巧、自组网的无线桥接器,可很轻松地扩展无线传输距离;使用带校核机制的高可靠性无线传输协议,保证了数据不会丢失或错误。
DF7900内置软硬件程序,自动识别开关分合闸动作,自动捕捉记录动作前后约0.5S的波形,自动无线上传至计算机,并按时间顺序保存。

      DF7900系统采用了工业级高精度的24位ADC器件,重要中心部件采用金属屏蔽,具有高速率、高分辨率、高精度、超低噪音、高共模抑比、测量范围广、低温漂、抗振动、抗干扰能力强等优点,适用于干扰强烈场合。

二.产品特性
1、基于无线网络远程连接,人员可在百米外进行操作,避免了现场设备爆炸带来的重大人身安全风险;
2、分布式多点无线采集,避免了长距离牵线带来的麻烦、风险;
3、由于分布式就近采集无需长距离引线,避免了暂态尖峰信号的衰减,可真正达到采样暂态信号的目的;
4、自动识别分合闸动作,长时间自动录波,按时间及动作类型保存数据;
5、采用多点无线控制时,系统配置有多个内置充电电池的小巧无线桥接器,轻松扩展至上百米的操作距离;
6、采用很细的柔性罗氏线圈作为采样电流,频率响应范围宽,线性度好,而且非常适合圈住控制柜内排列紧密的CT二次线,避免了传统钳形互感器难以伸进狭窄间隙的难题;
7、单台主机8个采集通道同步采样;
8、ADC分辨率高达24位,精度及分辨率高;
9、无线连接电脑,使用简单方便;
10、采用带数据校核机制的TCP/IP传输协议,杜绝了数据无线传输错误或丢失;
11、内置高精度参考基准:2.5V±0.05%;
12、ADC 输入共模信号抑比:>140dB;
13、整机采用超低噪音工业级器件,低温漂,抗干扰能力强;
14、重要中心部件采用金属屏蔽外壳:抗干扰能力强;
15、自动计算各路信号暂态峰值/稳态峰值的比值;
16、仪器主机带分合闸控制端子,电脑端无线控制高压开关动作;
17、体积小重量轻,≤5Kg,现场携带方便;
18、所有部件内置锂电池无需外部电源,可连续工作6小时,较大方便现场使用。

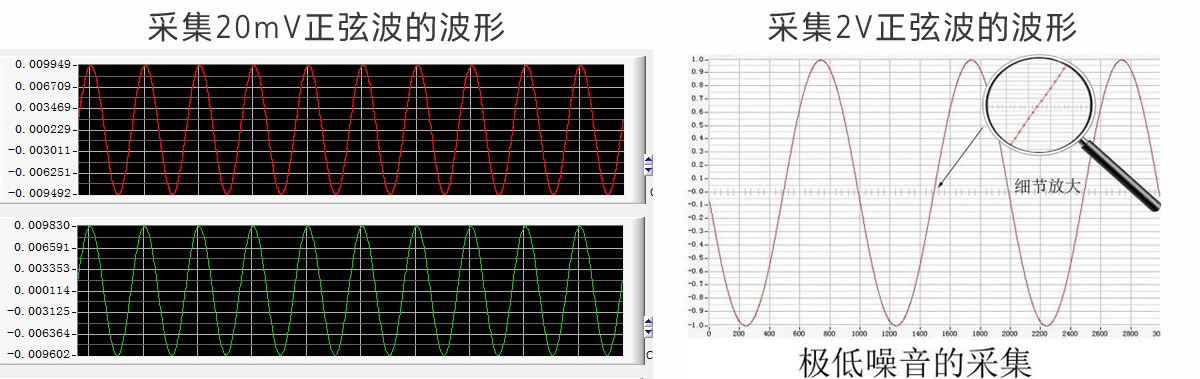

三. DF7900无线分布式投切试验综合测试系统采集界面

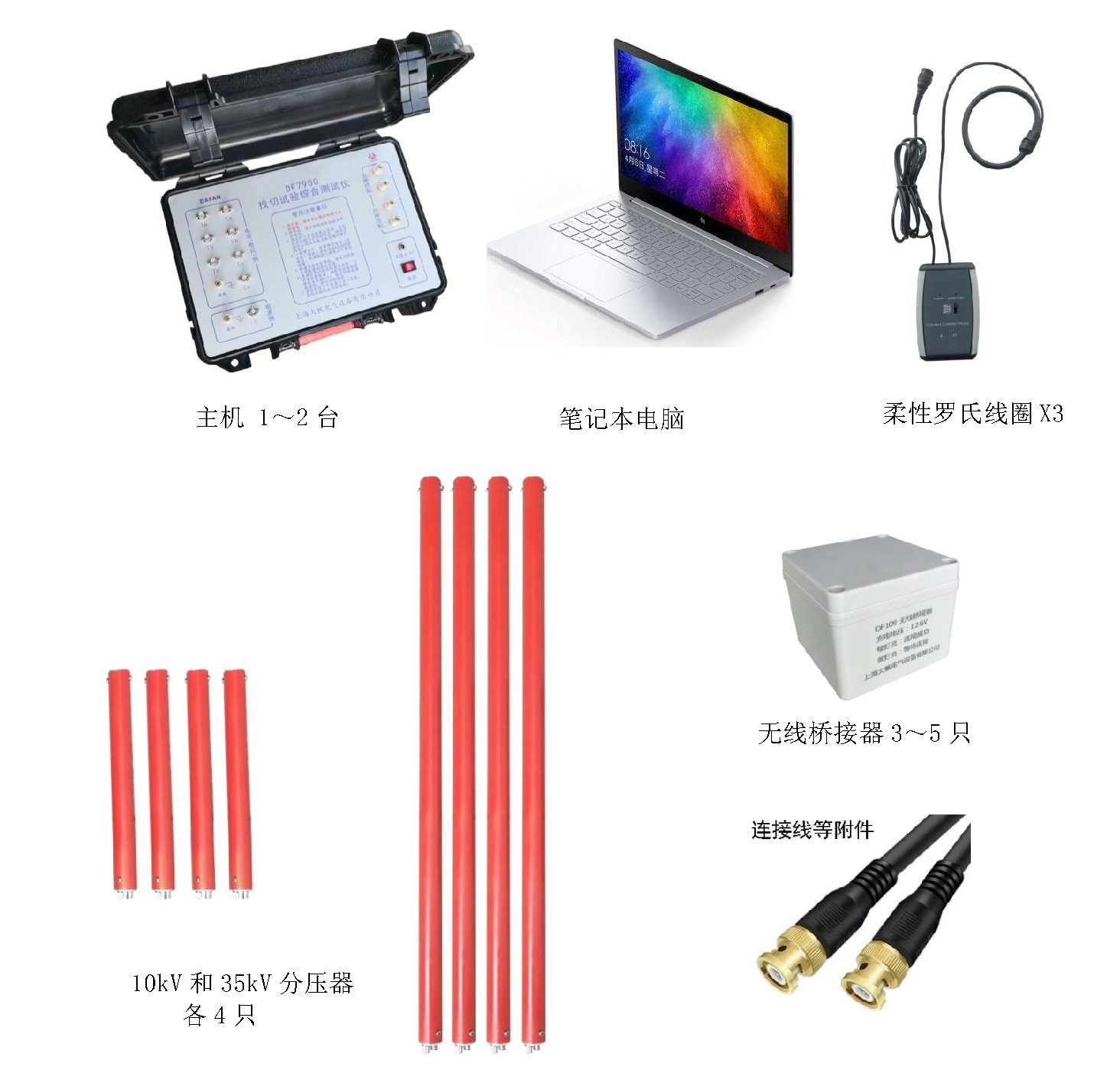

四. DF7900无线分布式投切试验综合测试系统发货清单


(1)DF7900投切录波测试仪             1~2台
(2)笔记本或平板电脑(含专用软件)   1台
(3)柔性罗氏线圈                                   3只
(4)10kV和35kV高压电容分压器         各4只
(5)无线桥接器                                  3~5只
(6)连接线、充电器等附件                     1套



*
*
*
*
*
